Oznaczenia PN10 i PN16 często pojawiają się na rurach i elementach instalacji, ale nie każdy wie, co dokładnie kryje się za tymi symbolami. Są to kluczowe parametry, które decydują o bezpieczeństwie i funkcjonalności całego systemu rurowego. W tym artykule wyjaśnimy znaczenie tych oznaczeń, ich różnice oraz praktyczne zastosowanie w różnych typach instalacji.
Czym jest PN-10?
PN10 co oznacza? To skrót od „ciśnienia nominalnego” wynoszącego 10 barów (1 MPa). Jest to maksymalne ciśnienie robocze, jakie może bezpiecznie wytrzymać dana rura lub element instalacji w standardowych warunkach pracy przy temperaturze 20°C. Parametr ten jest kluczowy przy projektowaniu i doborze elementów systemów rurowych.
Oznaczenie PN10 na rurze wskazuje na maksymalne ciśnienie robocze 10 barów
Oznaczenie PN10 informuje, że dany element został zaprojektowany i przetestowany do pracy pod ciśnieniem nieprzekraczającym 10 barów. Zgodnie z normą EN 805, ciśnienie nominalne określa nie tylko maksymalne obciążenie, ale również wpływa na grubość ścianek rury i jej ogólną wytrzymałość mechaniczną.
Ważne: PN10 co oznacza w praktyce, że rura może być stosowana w instalacjach, gdzie ciśnienie robocze nie przekracza 10 barów. Dla bezpieczeństwa zaleca się, aby normalne ciśnienie pracy było niższe niż wartość nominalna.
Znaczenie oznaczenia PN-16
PN16 co oznacza wyższy poziom wytrzymałości na ciśnienie w porównaniu do PN10. Konkretnie, oznacza to ciśnienie nominalne wynoszące 16 barów (1,6 MPa). Rury i elementy z tym oznaczeniem są zaprojektowane do pracy w systemach, gdzie występuje wyższe ciśnienie robocze.

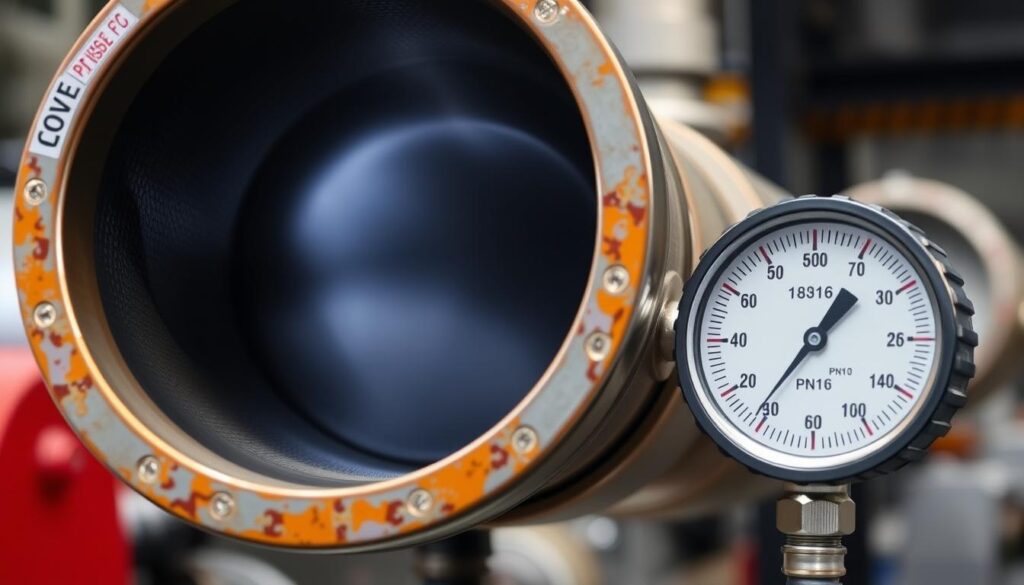

Rury z oznaczeniem PN16 mają grubsze ścianki dla wytrzymania wyższego ciśnienia
Elementy oznaczone jako PN16 charakteryzują się grubszymi ściankami w porównaniu do ich odpowiedników PN10. Ta zwiększona grubość przekłada się na większą wytrzymałość i odporność na uszkodzenia mechaniczne. Jednocześnie, ze względu na większą ilość materiału użytego do produkcji, rury PN16 są zazwyczaj droższe.
Warto zauważyć, że różnica między PN10 a PN16 nie dotyczy tylko maksymalnego ciśnienia. Rury o wyższym PN lepiej radzą sobie z wahaniami ciśnienia, uderzeniami hydraulicznymi i mają dłuższą żywotność w wymagających warunkach pracy.
PN-10 a PN-16 – kluczowe różnice
Porównując PN10 co oznacza z PN16 co oznacza, należy zwrócić uwagę na kilka istotnych różnic, które wpływają na ich zastosowanie w różnych systemach rurowych. Poniższa tabela przedstawia najważniejsze parametry obu klas ciśnieniowych:
| Parametr | PN10 | PN16 |
| Maksymalne ciśnienie robocze | 10 barów (1 MPa) | 16 barów (1,6 MPa) |
| Grubość ścianki | Standardowa | Zwiększona |
| Koszt | Niższy | Wyższy |
| Typowe zastosowania | Domowe instalacje wodne, systemy nawadniania | Instalacje przemysłowe, wysokie budynki, systemy grzewcze |
| Odporność na uderzenia hydrauliczne | Dobra | Bardzo dobra |

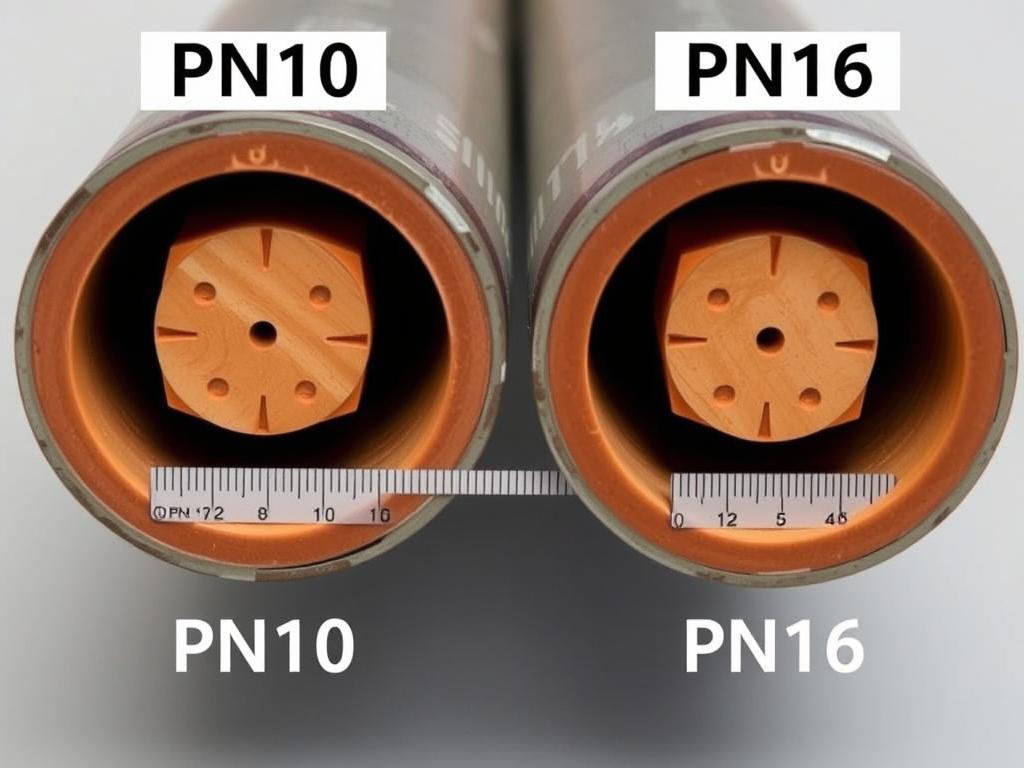

Przekrój rur PN10 i PN16 – widoczna różnica w grubości ścianek
Jak widać w powyższej tabeli, wybór między PN10 a PN16 zależy głównie od warunków pracy instalacji. W większości domowych zastosowań, gdzie ciśnienie rzadko przekracza 6-7 barów, rury PN10 są wystarczające. Natomiast w budynkach wysokich, gdzie ciśnienie może być znacznie wyższe, lub w instalacjach przemysłowych, zaleca się stosowanie rur PN16.
Zastosowania rur o różnych klasach ciśnienia
Rury z oznaczeniem PN10 co oznacza i PN16 co oznacza znajdują zastosowanie w różnych branżach i systemach, w zależności od wymagań dotyczących ciśnienia. Poniżej przedstawiamy najczęstsze zastosowania obu klas ciśnieniowych:
Zastosowania rur PN10:
- Domowe instalacje wodociągowe w niskich budynkach
- Systemy nawadniania ogrodów i pól
- Instalacje kanalizacyjne grawitacyjne
- Odprowadzanie wody deszczowej
- Instalacje niskociśnieniowe w rolnictwie

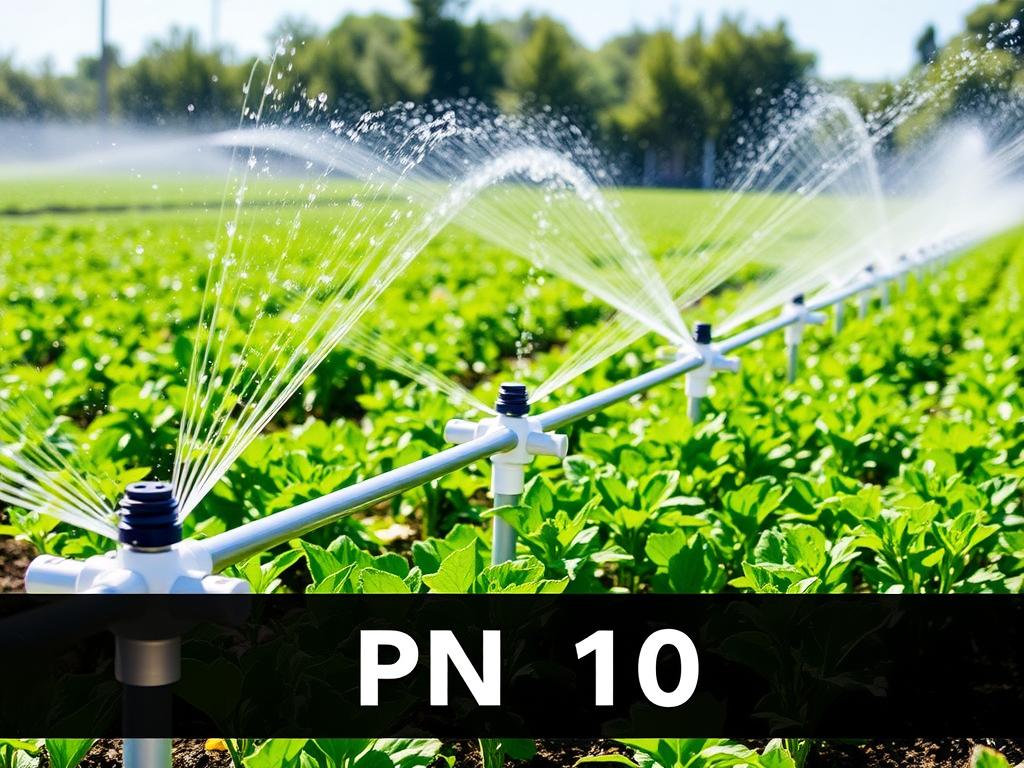

System nawadniania wykorzystujący rury PN10
Zastosowania rur PN16:
- Instalacje wodociągowe w wysokich budynkach
- Systemy grzewcze centralnego ogrzewania
- Instalacje przemysłowe
- Systemy przeciwpożarowe
- Instalacje z pompami o wysokim ciśnieniu

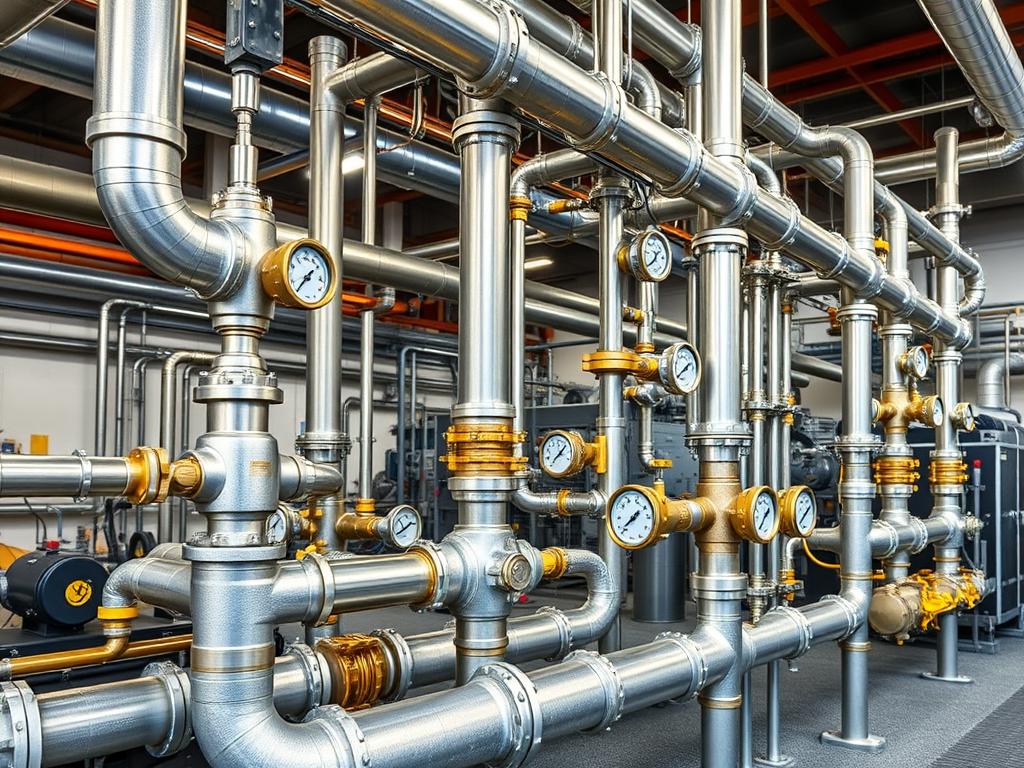

Instalacja przemysłowa wykorzystująca rury PN16
Wybór odpowiedniej klasy ciśnieniowej ma kluczowe znaczenie dla bezpieczeństwa i efektywności instalacji. Zastosowanie rur o zbyt niskim PN w systemie wysokociśnieniowym może prowadzić do awarii, wycieków, a nawet poważnych uszkodzeń. Z drugiej strony, używanie rur o wyższym PN niż wymagane generuje niepotrzebne koszty.
Jak dobrać odpowiednią klasę ciśnienia rur?
Wybór między PN10 co oznacza a PN16 co oznacza powinien być oparty na dokładnej analizie warunków pracy instalacji. Oto kluczowe czynniki, które należy wziąć pod uwagę:
Analiza parametrów systemu jest kluczowa przy wyborze odpowiedniej klasy ciśnieniowej
Maksymalne ciśnienie robocze w systemie
Określ najwyższe możliwe ciśnienie, jakie może wystąpić w instalacji, uwzględniając normalne warunki pracy oraz potencjalne skoki ciśnienia. Zgodnie z normami branżowymi, zaleca się wybór rur o klasie ciśnieniowej co najmniej 1,5 raza wyższej niż maksymalne przewidywane ciśnienie robocze.
Temperatura pracy
Pamiętaj, że wartości PN są określane dla temperatury 20°C. Wyższa temperatura obniża wytrzymałość materiału na ciśnienie. Dla instalacji pracujących w podwyższonej temperaturze (np. systemy grzewcze) należy wybrać wyższą klasę ciśnieniową lub sprawdzić współczynniki redukcji ciśnienia dla danej temperatury.
Rodzaj medium
Różne substancje mogą mieć różny wpływ na materiał rury. Agresywne chemikalia, paliwa czy gazy mogą wymagać specjalnych materiałów lub wyższych klas ciśnieniowych. Zawsze sprawdzaj kompatybilność materiału rury z transportowanym medium.
Warunki zewnętrzne
Rury narażone na obciążenia mechaniczne, promieniowanie UV czy ekstremalne temperatury mogą wymagać wyższej klasy ciśnieniowej dla zapewnienia odpowiedniej wytrzymałości i trwałości.

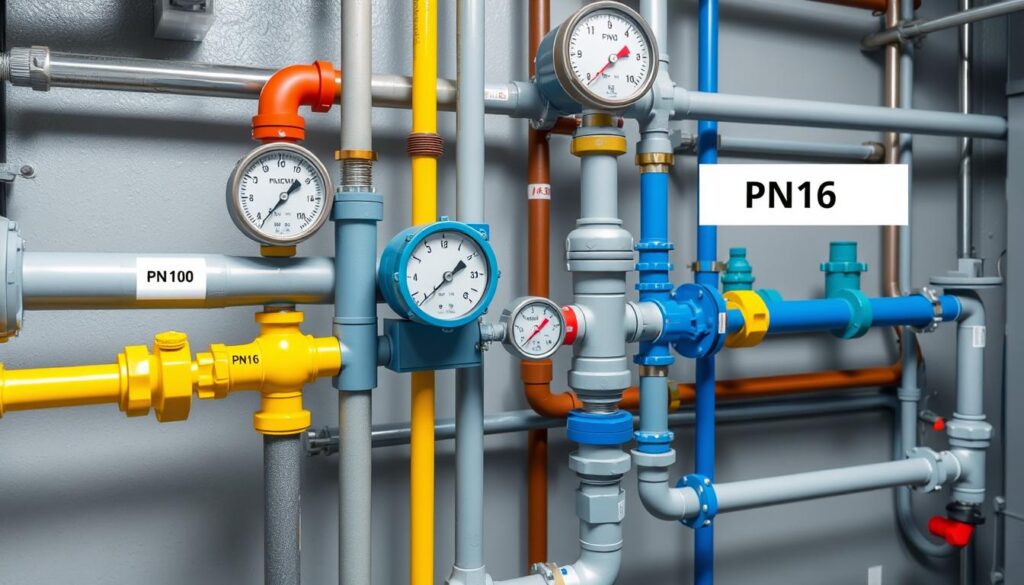

W złożonych instalacjach mogą występować strefy o różnych wymaganiach ciśnieniowych
Porada eksperta: W przypadku wątpliwości zawsze lepiej wybrać wyższą klasę ciśnieniową. Choć początkowy koszt może być wyższy, długoterminowo zapewnia to większe bezpieczeństwo i może zapobiec kosztownym awariom.
Normy i przepisy dotyczące oznaczeń PN
Oznaczenia PN10 i PN16 co oznaczają są ustandaryzowane i podlegają ścisłym normom międzynarodowym. Znajomość tych norm jest kluczowa dla prawidłowego projektowania i instalacji systemów rurowych.
Norma EN 1333 definiuje klasy ciśnieniowe dla rur i armatury
W Unii Europejskiej kluczową rolę odgrywa norma EN 1333, która definiuje klasy ciśnieniowe dla rur i armatury. Zgodnie z tą normą, każda rura musi być trwale oznaczona informacją o klasie ciśnieniowej, co zapewnia jednolitość oznaczeń i ułatwia projektantom oraz instalatorom dobór odpowiednich komponentów.
Poza symbolem PN, na rurze powinny znajdować się również informacje o materiale, z którego została wykonana, średnicy nominalnej oraz dane producenta. Te oznaczenia są kluczowe dla identyfikacji właściwości rury i jej przeznaczenia.
Przykłady oznaczeń na rurach zgodnych z normami europejskimi
Warto zaznaczyć, że normy dotyczące oznaczeń PN są regularnie aktualizowane, aby uwzględnić postęp technologiczny i nowe materiały. Dlatego ważne jest, aby projektanci i instalatorzy byli na bieżąco z najnowszymi standardami i przepisami dotyczącymi systemów rurowych.
Najczęściej zadawane pytania o PN10 i PN16
Czy można łączyć rury PN10 z PN16 w jednej instalacji?
Technicznie można łączyć rury o różnych klasach ciśnieniowych, ale nie jest to zalecane. Jeśli jest to konieczne, należy pamiętać, że cała instalacja będzie miała wytrzymałość najsłabszego elementu. W przypadku łączenia różnych PN, należy stosować odpowiednie reduktory ciśnienia i konsultować się z ekspertem.
Jaka jest żywotność rur PN10 i PN16?
Żywotność rur zależy od wielu czynników, takich jak materiał, warunki pracy czy jakość montażu. Przeciętnie, dobrze zainstalowane rury mogą służyć 50-100 lat. Rury z tworzyw sztucznych mają często dłuższą żywotność niż metalowe ze względu na odporność na korozję. Regularna konserwacja może znacząco przedłużyć okres eksploatacji.
Czy oznaczenie PN jest takie samo dla wszystkich materiałów rur?
Tak, oznaczenie PN jest standardowe dla wszystkich materiałów rur. Niezależnie od tego, czy rura jest wykonana z PVC, PE, stali czy żeliwa, PN10 zawsze oznacza ciśnienie nominalne 10 barów. Jednak warto pamiętać, że różne materiały mogą mieć inne właściwości, wpływające na ich zachowanie pod ciśnieniem czy odporność na czynniki zewnętrzne.
Konsultacja z ekspertem może pomóc w rozwianiu wątpliwości dotyczących oznaczeń PN
Podsumowanie
Zrozumienie oznaczeń PN10 co oznacza i PN16 co oznacza jest kluczowe dla bezpieczeństwa i efektywności instalacji rurowych. Te symbole informują o maksymalnym ciśnieniu roboczym, jakie może wytrzymać dana rura, co ma bezpośredni wpływ na jej zastosowanie i trwałość.

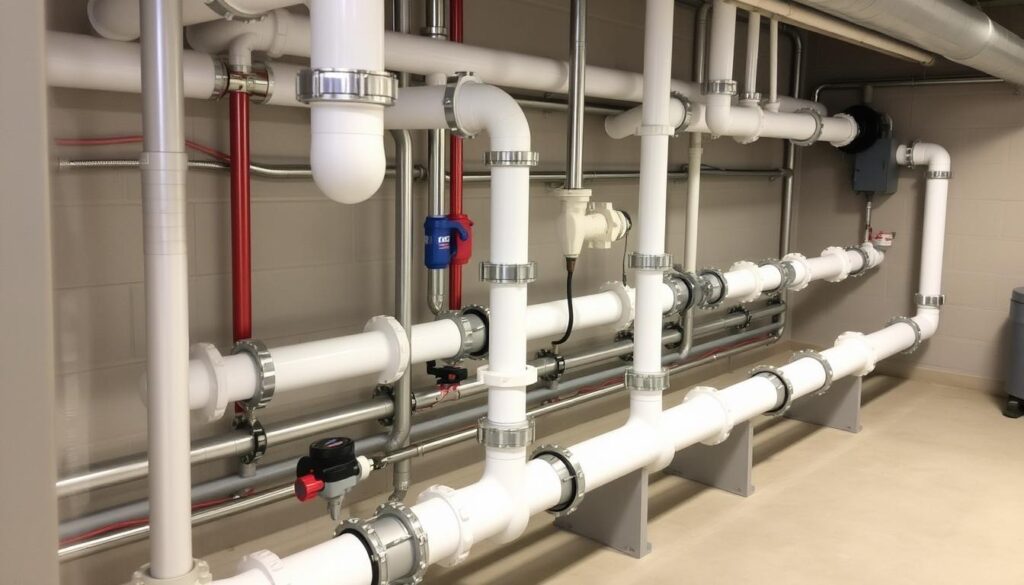

Prawidłowy dobór klas ciśnieniowych zapewnia bezpieczeństwo i efektywność instalacji
Wybór między PN10 a PN16 powinien być oparty na dokładnej analizie warunków pracy instalacji, uwzględniając maksymalne ciśnienie robocze, temperaturę, rodzaj transportowanego medium oraz warunki zewnętrzne. W przypadku wątpliwości zawsze warto skonsultować się z ekspertem lub wybrać wyższą klasę ciśnieniową.
Pamiętaj, że znajomość norm i przepisów dotyczących oznaczeń PN pozwala na świadome decyzje przy projektowaniu i instalacji systemów rurowych, co przekłada się na ich bezpieczeństwo, efektywność i długą żywotność.
