Jak zamontować zawór trójdrożny w instalacji CO? Kompletna instrukcja krok po kroku ze schematem

Zawór trójdrożny to kluczowy element nowoczesnych instalacji centralnego ogrzewania, odpowiadający za kontrolę przepływu czynnika grzewczego. Prawidłowy montaż tego urządzenia ma bezpośredni wpływ na efektywność całego systemu grzewczego oraz żywotność kotła. W tym poradniku przedstawimy szczegółową instrukcję, jak zamontować zawór trójdrożny zgodnie ze schematem, aby zapewnić optymalną pracę instalacji CO.

Rodzaje zaworów trójdrożnych i ich zastosowanie w instalacji CO

Przed przystąpieniem do montażu warto poznać różne typy zaworów trójdrożnych i ich specyficzne zastosowania. Wybór odpowiedniego modelu zależy od konkretnych potrzeb instalacji grzewczej.

Zawory mieszające i przełączające – różnice i zastosowanie

W instalacjach CO spotykamy dwa główne typy zaworów trójdrożnych:

Zawory trójdrożne występują również w wersjach z siłownikiem elektrycznym lub termostatyczne. Te pierwsze umożliwiają automatyczną regulację przepływu, natomiast termostatyczne działają autonomicznie, reagując na zmiany temperatury.

Przygotowanie narzędzi i materiałów do montażu zaworu trójdrożnego

Prawidłowy montaż zaworu trójdrożnego wymaga odpowiedniego przygotowania. Zgromadzenie wszystkich potrzebnych narzędzi i materiałów przed rozpoczęciem prac znacznie usprawni proces instalacji.

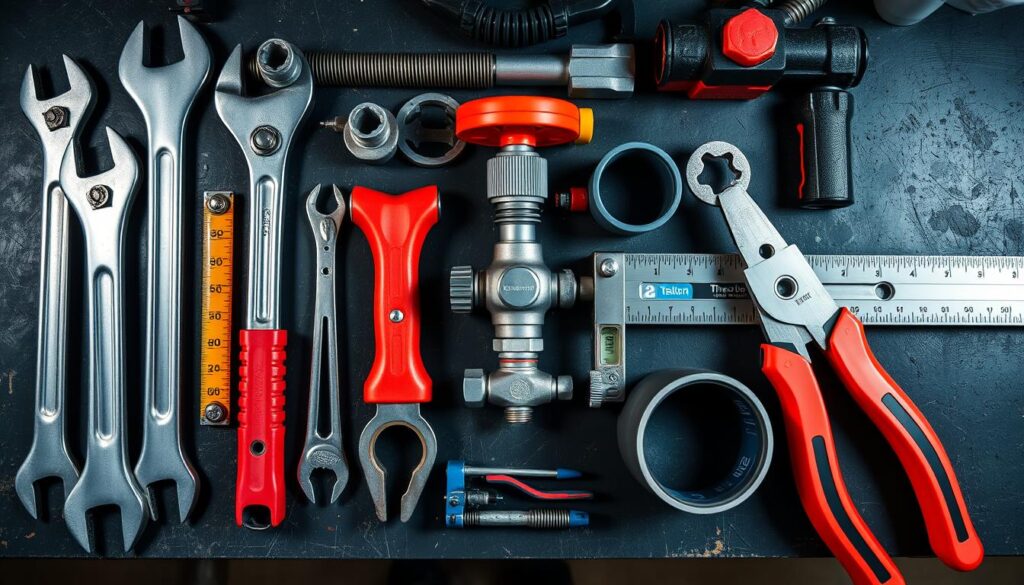

Komplet narzędzi niezbędnych do montażu zaworu trójdrożnego

Lista niezbędnych narzędzi hydraulicznych

• Klucze do rur (nastawny i szwedzki)
• Klucz płaski do złączek
• Poziomica
• Miarka
• Marker do oznaczania
• Szczypce do cięcia rur (opcjonalnie)
• Śrubokręt (w przypadku zaworów z siłownikiem)

Materiały uszczelniające i dodatkowe akcesoria

• Taśma teflonowa
• Pakuły konopne
• Pasta uszczelniająca
• Złączki przejściowe (jeśli potrzebne)
• Zawór odpowietrzający (opcjonalnie)

Przed rozpoczęciem prac upewnij się, że miejsce montażu jest dobrze oświetlone i masz wystarczająco dużo przestrzeni do swobodnego operowania narzędziami. Warto również zabezpieczyć podłogę przed ewentualnym wyciekiem wody.

Schemat podłączenia zaworu trójdrożnego w instalacji CO – praktyczne wskazówki

Prawidłowe podłączenie zaworu trójdrożnego wymaga zrozumienia schematu instalacji. Poniżej przedstawiamy typowy układ podłączenia wraz z objaśnieniami poszczególnych elementów.

Schemat podłączenia zaworu trójdrożnego w typowej instalacji CO

Oznaczenia na zaworze i kierunek przepływu

Na korpusie zaworu trójdrożnego znajdują się oznaczenia portów, które wskazują kierunek przepływu czynnika grzewczego:

• AB – port wspólny, zwykle łączony z kotłem lub źródłem ciepła
• A – najczęściej podłączany do obiegu grzejnikowego
• B – zwykle łączony z obiegiem podłogowym lub bojlerem CWU

Umiejscowienie zaworu względem pompy

Pozycja zaworu trójdrożnego względem pompy obiegowej ma istotne znaczenie dla efektywności systemu:

• W instalacji CO zawór powinien być zamontowany za pompą obiegową
• Odległość między pompą a zaworem powinna wynosić minimum 10 cm
• W przypadku zaworu mieszającego, pompę montujemy przed zaworem
• Dla zaworu przełączającego, pompę umieszczamy za zaworem

Prawidłowe umiejscowienie zaworu trójdrożnego względem pompy

Instrukcja montażu krok po kroku: od odcięcia wody do testowania instalacji

Poniżej przedstawiamy szczegółową instrukcję montażu zaworu trójdrożnego w instalacji CO. Postępując zgodnie z tymi krokami, zapewnisz prawidłowe działanie całego systemu.

Proces montażu zaworu trójdrożnego – najważniejsze etapy

Przygotowanie instalacji do montażu

1. Zamknij zawory odcinające i spuść wodę z instalacji
2. Wyłącz zasilanie elektryczne pompy i kotła
3. Oczyść miejsce montażu z pozostałości starego uszczelnienia
4. Oznacz miejsce montażu zgodnie ze schematem

Montaż zaworu trójdrożnego

1. Sprawdź kierunek przepływu na korpusie zaworu
2. Nawiń taśmę teflonową na gwinty zgodnie z kierunkiem zakręcania
3. Rozpocznij podłączenie od strony kotła (port AB)
4. Dokręć złączkę z wyczuciem, unikając zbyt dużej siły
5. Podłącz pozostałe obiegi grzewcze do portów A i B
6. Upewnij się, że zawór jest ustawiony we właściwej pozycji

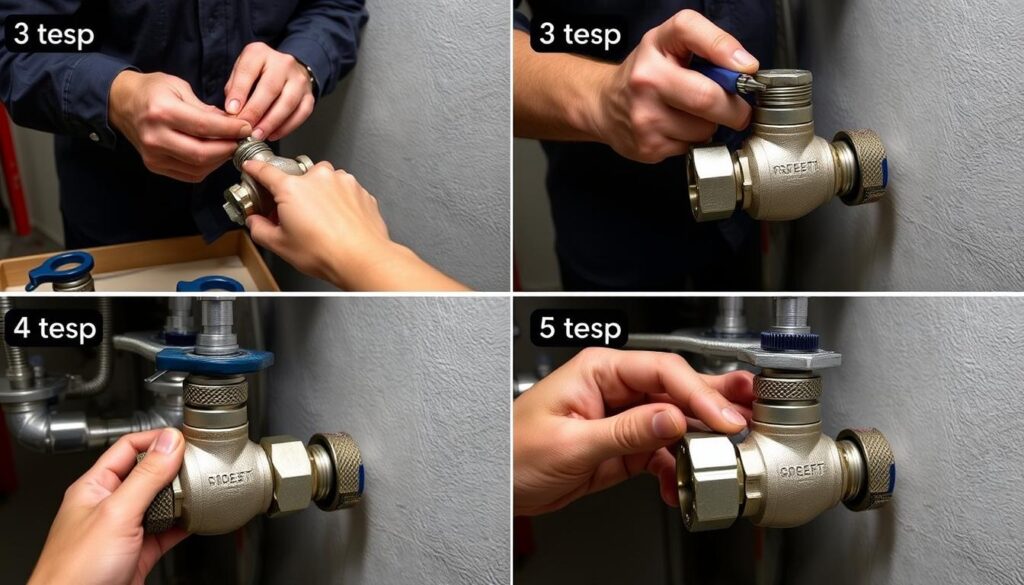

Prawidłowe uszczelnienie połączeń gwintowanych

Montaż siłownika (opcjonalnie)

1. Zamontuj siłownik zgodnie z instrukcją producenta
2. Podłącz zasilanie elektryczne
3. Przeprowadź kalibrację urządzenia
4. Sprawdź działanie automatyki

Testowanie instalacji po montażu

1. Napełnij instalację wodą
2. Odpowietrz układ
3. Uruchom pompę obiegową
4. Sprawdź szczelność wszystkich połączeń
5. Obserwuj pracę zaworu przez minimum 30 minut
6. Sprawdź temperaturę na wyjściu z zaworu

Orientacja montażu zaworu trójdrożnego – pozioma czy pionowa?

Zawór trójdrożny można montować zarówno w pozycji poziomej, jak i pionowej. Każda z tych opcji ma swoje zalety i ograniczenia, które warto rozważyć przed instalacją.

Porównanie montażu poziomego i pionowego zaworu trójdrożnego

Wybór orientacji zależy głównie od dostępnej przestrzeni w kotłowni i preferencji instalatora. Kluczowe jest zapewnienie swobodnego dostępu do zaworu, niezależnie od wybranej pozycji montażu.

Typowe błędy przy montażu zaworu trójdrożnego i jak ich uniknąć

Nawet doświadczeni instalatorzy mogą popełnić błędy podczas montażu zaworu trójdrożnego. Poznanie najczęstszych pomyłek pomoże Ci ich uniknąć i zapewnić prawidłowe działanie instalacji.

Najczęstsze błędy popełniane podczas montażu zaworu trójdrożnego

Unikanie tych błędów znacząco wpływa na efektywność systemu. Prawidłowy montaż zapewnia długotrwałą i bezawaryjną pracę instalacji grzewczej.

Konserwacja i regulacja zaworu trójdrożnego po montażu

Prawidłowa konserwacja zaworu trójdrożnego jest kluczowa dla zapewnienia długotrwałej i bezawaryjnej pracy instalacji. Regularne przeglądy i odpowiednia regulacja pozwolą uniknąć kosztownych napraw w przyszłości.

Podstawowe czynności konserwacyjne zaworu trójdrożnego

Harmonogram przeglądów i konserwacji

• Sprawdzaj szczelność połączeń co 3 miesiące
• Kontroluj działanie zaworu przed każdym sezonem grzewczym
• Czyść zawór z osadów raz w roku
• Kalibruj siłownik (jeśli jest zamontowany) co 12 miesięcy
• Sprawdzaj stan uszczelek i w razie potrzeby wymieniaj je

Regulacja temperatury i przepływu

Prawidłowa regulacja zaworu trójdrożnego zapewnia optymalną temperaturę czynnika grzewczego w instalacji:

• Temperatura powrotu wody do kotła powinna wynosić 50-60°C
• W przypadku ogrzewania podłogowego, temperatura zasilania nie powinna przekraczać 45°C
• Regulacja przepływu powinna być dostosowana do specyfiki instalacji
• W przypadku zaworów z siłownikiem, ustaw parametry zgodnie z instrukcją producenta

Rozwiązywanie problemów z zaworem trójdrożnym po montażu

Nawet przy prawidłowym montażu mogą pojawić się problemy z działaniem zaworu trójdrożnego. Poniżej przedstawiamy najczęstsze usterki i sposoby ich rozwiązania.

Diagnostyka i rozwiązywanie typowych problemów z zaworem trójdrożnym

W przypadku poważniejszych problemów z zaworem trójdrożnym, zalecamy kontakt z profesjonalnym serwisem. Nieprawidłowa naprawa może prowadzić do dalszych uszkodzeń instalacji.

Podsumowanie: korzyści z prawidłowego montażu zaworu trójdrożnego

Prawidłowy montaż zaworu trójdrożnego zgodnie ze schematem przynosi liczne korzyści dla całego systemu grzewczego. Warto poświęcić czas na dokładne wykonanie instalacji, aby cieszyć się efektywnym i bezawaryjnym działaniem.

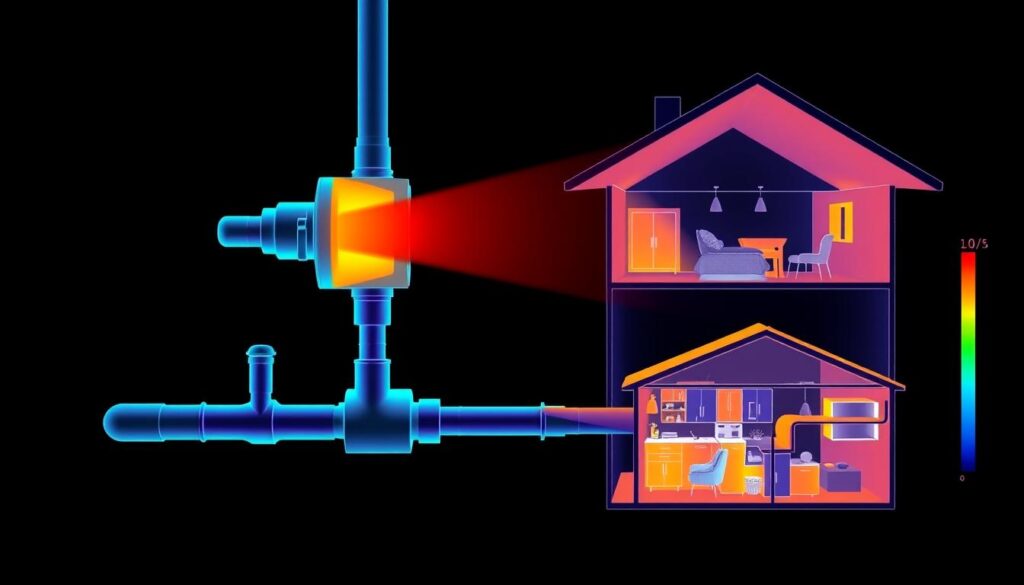

Efektywnie działająca instalacja CO z prawidłowo zamontowanym zaworem trójdrożnym

Montaż zaworu trójdrożnego zgodnie ze schematem to inwestycja w efektywność i trwałość całego systemu grzewczego. Prawidłowo zainstalowany zawór zapewnia optymalną dystrybucję ciepła, chroni kocioł przed uszkodzeniami i pozwala na precyzyjną kontrolę temperatury w różnych obiegach.

Pamiętaj, że w przypadku wątpliwości zawsze warto skonsultować się z profesjonalistą. Prawidłowy montaż zaworu trójdrożnego to gwarancja komfortu cieplnego i bezpieczeństwa Twojego domu przez wiele lat.
