Jak ustawić zawór czterodrożny? Instrukcja regulacji krok po kroku

Prawidłowe ustawienie zaworu czterodrożnego ma kluczowe znaczenie dla efektywności całego systemu grzewczego. Jako specjalista z wieloletnim doświadczeniem w instalacjach hydraulicznych, mogę potwierdzić, że odpowiednia konfiguracja zaworu 4-drogowego nie tylko zapewnia optymalną temperaturę w pomieszczeniach, ale również chroni kocioł przed korozją niskotemperaturową i znacząco wpływa na ekonomikę ogrzewania. W tym artykule przedstawię szczegółową instrukcję, jak prawidłowo ustawić zawór czterodrożny, krok po kroku.

Czym jest zawór czterodrożny i jaką pełni funkcję w instalacji?

Zawór czterodrożny (4D) to kluczowy element instalacji centralnego ogrzewania, który odpowiada za mieszanie wody o różnych temperaturach. Posiada cztery króćce przyłączeniowe, które umożliwiają połączenie z kotłem i instalacją grzewczą. Głównym zadaniem zaworu jest regulacja temperatury wody zasilającej instalację oraz ochrona kotła przed zbyt niską temperaturą powrotu.

Prawidłowo działający zawór mieszający zapewnia:

• Ochronę kotła przed korozją niskotemperaturową
• Stabilną temperaturę w obiegu grzewczym
• Ekonomiczną pracę całego systemu
• Wydłużenie żywotności instalacji
• Komfort cieplny w pomieszczeniach

Elementy zaworu czterodrożnego i ich funkcje

Znajomość poszczególnych elementów zaworu czterodrożnego jest niezbędna do jego prawidłowego ustawienia. Szczególnie ważne jest rozpoznanie króćców, ponieważ ich nieprawidłowe podłączenie może skutkować poważnymi problemami w działaniu całego systemu grzewczego.

Przygotowanie do ustawienia zaworu czterodrożnego

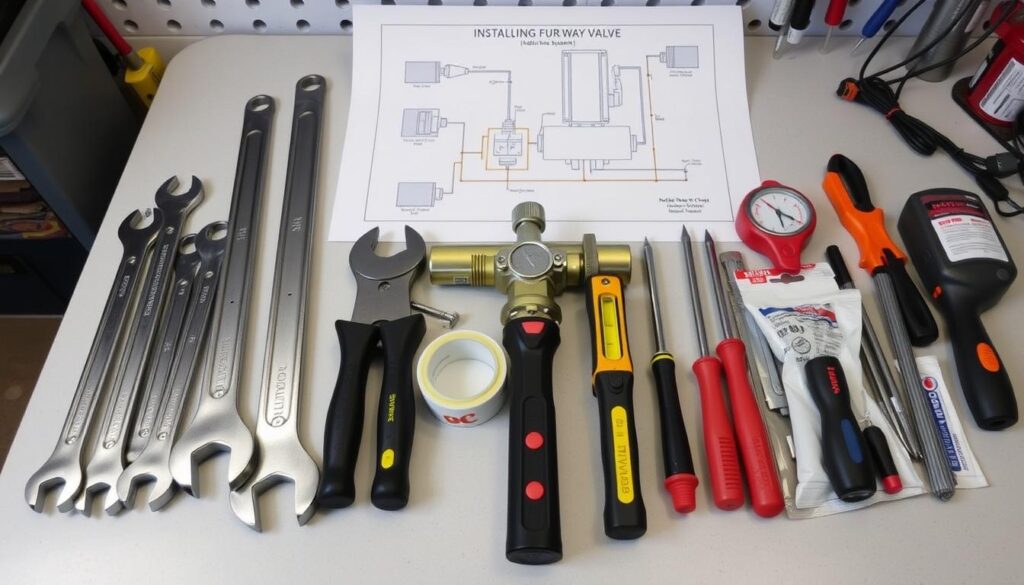

Przed przystąpieniem do ustawienia zaworu czterodrożnego należy odpowiednio przygotować się do pracy. Oto lista niezbędnych narzędzi i materiałów:

• Klucz nastawny lub zestaw kluczy płaskich
• Taśma teflonowa lub pakuły
• Poziomnica
• Śrubokręt płaski i krzyżakowy
• Termometr do pomiaru temperatury wody
• Materiały uszczelniające do połączeń
• Instrukcja obsługi zaworu (jeśli dostępna)

Dodatkowo, warto zapoznać się z dokumentacją techniczną zaworu oraz kotła. Różne modele zaworów (np. Afriso, Womix, Defro, Hertz) mogą mieć nieco odmienne wymagania dotyczące montażu i konfiguracji.

Jak krok po kroku ustawić zawór czterodrożny?

Krok 1: Identyfikacja króćców i prawidłowe podłączenie rur

Pierwszym krokiem jest prawidłowa identyfikacja króćców zaworu. Każdy króciec ma wyraźne oznaczenie kierunku przepływu:

• Z (czerwona strzałka) – zasilanie z kotła
• P (niebieska strzałka) – powrót do kotła
• ZI – zasilanie instalacji
• PI – powrót z instalacji

Montaż rozpoczynamy od podłączenia zasilania z kotła, następnie podłączamy wyjście na instalację, powrót z instalacji, a na końcu wykonujemy połączenie powrotu do kotła. Pomocne w identyfikacji są wytłoczone na korpusie strzałki wskazujące kierunek przepływu.

Krok 2: Ustawienie pozycji początkowej zaworu

Ustawienie zaworu mieszającego rozpoczyna się od znalezienia pozycji środkowej. Pozycja „5” na skali odpowiada otwarciu zaworu w 50%. Jest to kluczowy punkt odniesienia dla późniejszej regulacji.

Aby ustawić zawór w pozycji początkowej:

1. Obróć pokrętło do pozycji „5”
2. Sprawdź, czy znacznik na pokrętle pokrywa się ze skalą
3. W razie potrzeby skoryguj położenie pokrętła
4. Upewnij się, że zawór w tej pozycji pracuje w zakresie +/- 45° od położenia środkowego

Krok 3: Regulacja kierunku przepływu

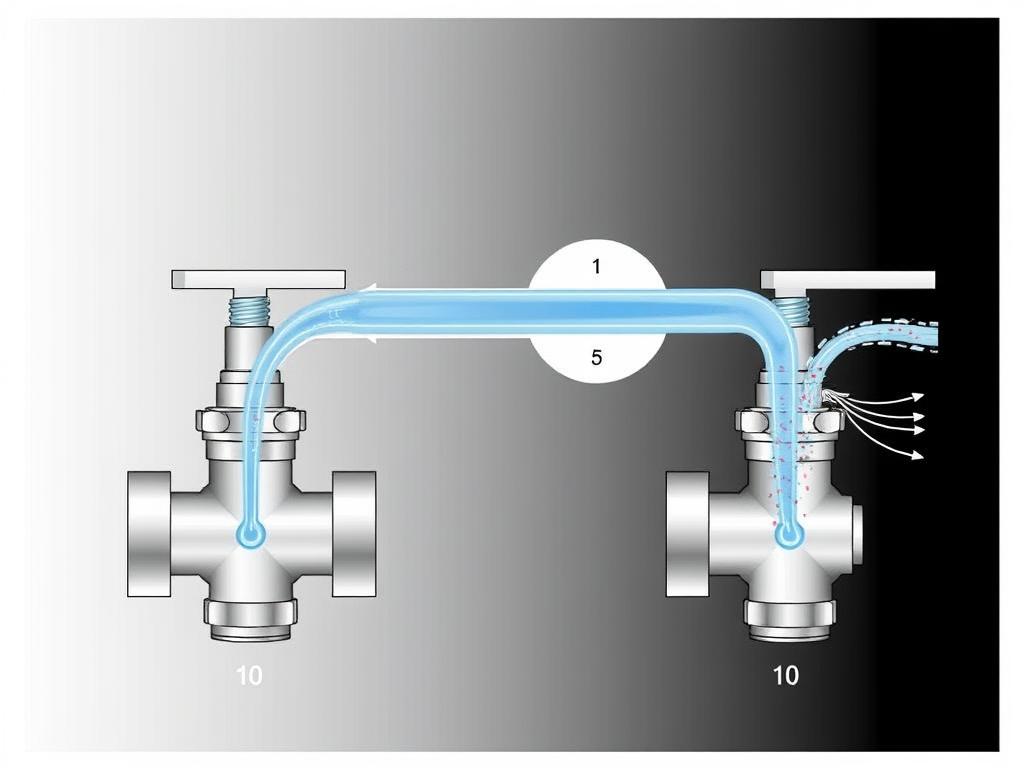

Regulacja zaworu 4D wymaga zrozumienia mechanizmu przepływu wody przez zawór:

• Pozycja „0” (zamknięta) – cała woda zasilająca kierowana jest na powrót do kotła
• Pozycja „5” (pośrednia) – następuje mieszanie wody z kotła z wodą powrotną z instalacji
• Pozycja „10” (otwarta) – cała gorąca woda z kotła kierowana jest do instalacji

Kierunek obracania pokrętła zależy od typu instalacji i preferencji użytkownika. Należy jednak pamiętać, że raz wybrany kierunek należy konsekwentnie zachować.

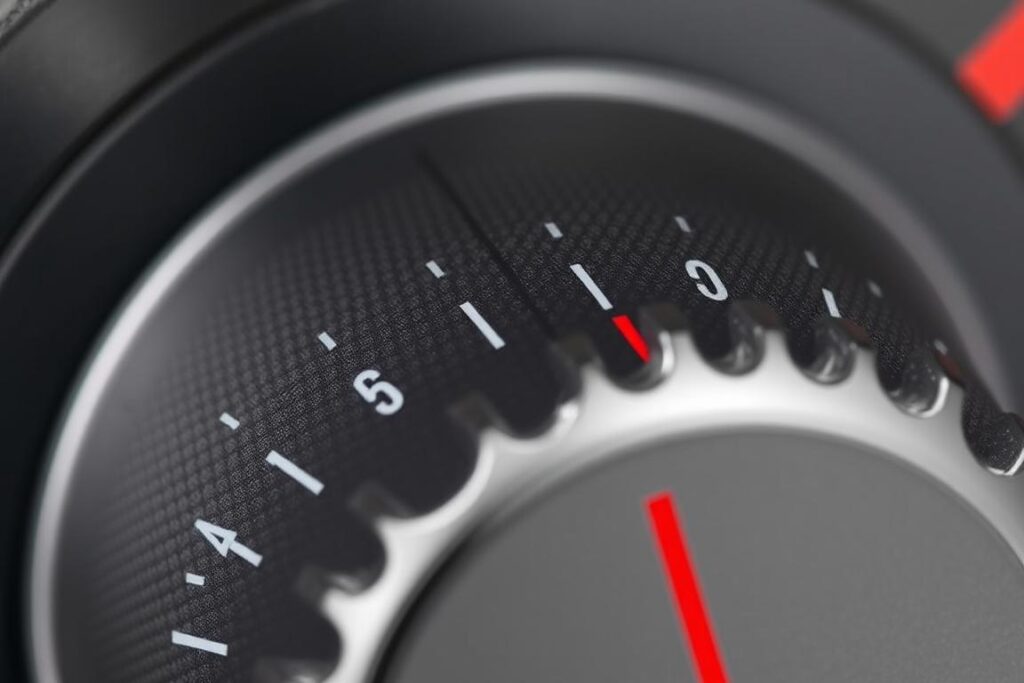

Krok 4: Konfiguracja skali na pokrętle

Konfiguracja zaworu czterodrogowego wymaga właściwego ustawienia skali:

• Przy zamykaniu w prawo wybieramy skalę od 0 do 10
• Przy zamykaniu w lewo należy zastosować skalę od 10 do 0
• Oznacz pozycję „5” jako punkt odniesienia
• Upewnij się, że skala jest trwale zamocowana i dobrze widoczna

Montaż i konfiguracja siłownika zaworu czterodrożnego

Montaż zaworu czterodrogowego często obejmuje instalację siłownika elektrycznego, który automatyzuje proces regulacji. Oto jak prawidłowo zamontować i skonfigurować siłownik:

Montaż siłownika

1. Sprawdź kompatybilność siłownika z zaworem (większość siłowników wymaga specjalnego adaptera montażowego)
2. Ustaw zawór w pozycji środkowej (pozycja „5”)
3. Zamontuj siłownik w pozycji, która odpowiada środkowemu położeniu zaworu
4. Dokręć śruby mocujące, uważając, aby nie uszkodzić mechanizmu

Podłączenie elektryczne

Siłownik zaworu mieszającego posiada 3 przewody:

• N – neutralny (niebieski)
• Dwa przewody fazowe sterujące w jedną i drugą stronę

Podłączenie elektryczne siłownika powinno być wykonane zgodnie ze schematem producenta. Kierunek podłączenia przewodów fazowych jest obojętny – w przypadku nieprawidłowego działania można je zamienić miejscami.

Kalibracja siłownika

1. Ściągnij napęd z zaworu mieszającego
2. Ustaw na sterowniku temperaturę za zaworem jak najmniejszą (wysterowanie na 0%) lub jak największą (wysterowanie na 100%)
3. Ustaw trzpień zaworu w pozycji wyjściowej (zamknięty lub otwarty)
4. Przełącz siłownik w tryb pracy ręcznej i ustaw na 0 lub max (zgodnie z ustawieniem sterownika)
5. Zamontuj siłownik na zaworze i zamocuj
6. Przełącz siłownik z trybu ręcznego na automatyczny
7. W sterowniku wykonaj kalibrację (jeśli dostępna)
8. Wpisz właściwe parametry czasu otwarcia (np. 120 sek = 2 min)

Ustawienia sterownika dla zaworu czterodrożnego

Prawidłowa konfiguracja sterownika ma kluczowe znaczenie dla efektywnej pracy zaworu czterodrożnego. Poniżej przedstawiam zalecane ustawienia dla popularnych sterowników:

Parametry dla kotłów DEFRO i SAS

• Typ zaworu – CO (Grzejnikowy) lub Podłogowy
• Ochrona powrotu – funkcja opcjonalna, nie zawsze zalecana
• Kontrola temperatury – co ile korygować położenie zaworu, np. 30-60 sek
• Czas otwarcia – zgodnie z tabliczką siłownika, najczęściej 120 sek
• Skok jednostkowy – o ile % ma zostać wykonany ruch, zalecane 5%
• Minimalne otwarcie – najczęściej 10%, wartość poniżej której zawór się nie zamknie

Parametry dla kotłów OGNIWO (sterownik eCoal, BRULI)

• Typ obwodu CO1 – Pompa CO/Podłogowa + Zawór 4D
• Czas otwarcia zaworu – z opisu na siłowniku, najczęściej 120 sek
• Współczynnik wzmocnienia – 0,5 (szybkość i moc reakcji na zmianę temperatury)
• Czas reakcji – 30-180 sek (co ile zawór ma korygować położenie)
• Histereza pracy zaworu – 1 do 2 stC (dopuszczalne odchylenie od temperatury zadanej)
• Kierunek otwarcia – w lewo lub w prawo
• Maksymalne otwarcie – najlepiej 100%

Jakie temperatury ustawić dla zaworu czterodrożnego?

Temperatury za zaworem mieszającym powinny być dostosowane do typu instalacji grzewczej. Oto zalecane wartości:

Ustawienie zbyt wysokiej temperatury może prowadzić do przegrzewania systemu i zwiększonego zużycia energii. Z kolei zbyt niska temperatura może nie zapewnić odpowiedniego komfortu cieplnego. Zalecane jest rozpoczęcie od niższych wartości i stopniowe ich zwiększanie w razie potrzeby.

Weryfikacja poprawności działania zaworu czterodrożnego

Po zakończeniu montażu i konfiguracji zaworu czterodrożnego, należy przeprowadzić kompleksowy test działania:

1. Napełnij system wodą i odpowietrz całą instalację
2. Sprawdź, czy nie występują przecieki na połączeniach
3. Powoli obracaj pokrętłem od pozycji 0 do 10 – ruch powinien być płynny, bez zacięć i oporów
4. Monitoruj temperatury na zasilaniu i powrocie
5. Sprawdź, czy grzejniki nagrzewają się równomiernie
6. Obserwuj, czy system osiąga zadaną temperaturę w ciągu 15-30 minut

Oznaki nieprawidłowej pracy zaworu

• Głośna praca zaworu
• Nierównomierne nagrzewanie się grzejników
• Duże wahania temperatury (powyżej 5°C)
• Wyraźne kapanie lub wyciek wody
• Długi czas nagrzewania instalacji
• Brak reakcji na zmianę położenia pokrętła

Najczęstsze problemy przy regulacji zaworu 4-drogowego

Podsumowanie – kluczowe zasady ustawienia zaworu czterodrożnego

Prawidłowe ustawienie zaworu czterodrożnego ma kluczowe znaczenie dla efektywności całego systemu grzewczego. Oto najważniejsze zasady, o których należy pamiętać:

• Zawór musi być zamontowany w osi wyjścia na instalację i powrotu do kotła
• Standardowa pozycja robocza to „5” (otwarcie na 50%)
• Kierunek zamykania może być prawo- lub lewoskrętny, ale raz wybrany należy konsekwentnie zachować
• Czas reakcji zaworu powinien wynosić minimum 120 sekund dla stabilnej pracy
• Temperatury zasilania muszą być dostosowane do typu instalacji grzewczej
• Regularne sprawdzanie szczelności połączeń i monitorowanie czasu nagrzewania instalacji pomoże szybko wykryć ewentualne nieprawidłowości

Pamiętaj, że profesjonalne ustawienie zaworu mieszającego zapewni nie tylko komfort cieplny, ale także przyczyni się do oszczędności energii i wydłużenia żywotności całego systemu grzewczego. W razie jakichkolwiek wątpliwości podczas montażu lub regulacji, warto skonsultować się z wykwalifikowanym instalatorem, który pomoże dobrać optymalne parametry pracy zaworu.
